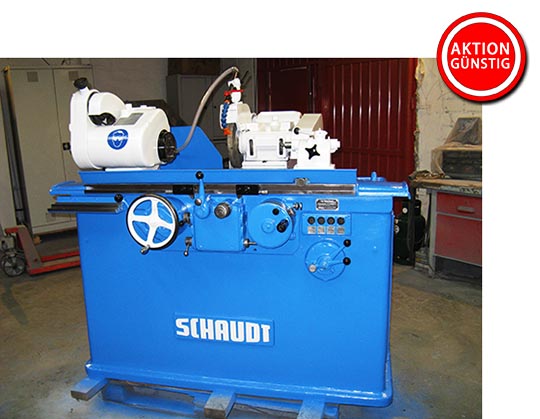

Hydr. Universal-Rundschleifmaschine Schaudt RFH 500

Fabrikat: Schaudt
Type: RFH 500
Masch.-Nr.: 9850
Baujahr: 1985* / 2017 tüp.
Komm.-Nr.: 3990300/009
Lager-Nr.: 1868

Sonder-Festpreis: 6.400,- € | jetzt 4.800,- € +++ VERKAUFT +++

Die Maschine ist geeignet zum:

  • Aussenschleifen
  • Planschleifen
  • Kegelschleifen

Technische Daten

Spitzenhöhe: 100 mm
Schwing – Ø: 200 mm
Spitzenweite: 500 mm

Schleifscheibe:

Durchmesser: 300 mm
Größte Breite einer vollen Schleifscheibe beim Einstechschleifen: 40 mm
Größte Gesamtbreite eines Schleifscheibensatzes: 60 mm
Größte Summe der Einzelbreiten: 40 mm
3 Schleifscheibenumdrehungen: 2.250 – 2.825 U / min.

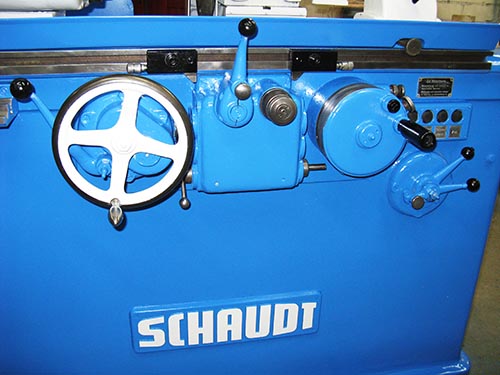

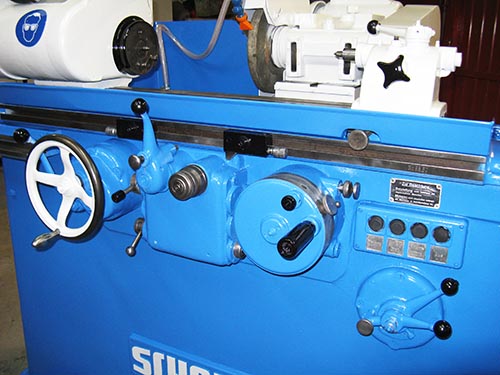

Schleifkopf:

Drehbarkeit des Schleifkopfes links – rechts: je 90°
Größter Schleifkopfhub: 180 mm
Größter Hub über Handrad: 180 mm
Autom. Intervallvorschub: 0,005 – 0,05 mm
Vorschub bei einer Handradumdrehung: 2,0 mm
Vorschub bei einem Handrad-Teilstrich: 0,001 mm
Eilweg des Schleifkopfes: 35 mm
Größte Zustellung auf den Durchmesser bezogen: 0,05 – 3,0 mm
Zustellbetrag mit Tippschalter auf den Durchmesser bezogen: 0,005 mm
Zustellbetrag mit Mikroanschlag auf den Durchmesser bezogen: 0,001 mm

Werkstückspindelkopf:

8 Werkstückdrehzahlen, einstellbar: 30 – 750 U / min.
Spindelkonus oder Innenkegel der Werkstückspindel: MK 4
Drehbarkeit des Werkstückspindelstockes gegen die Schleifscheibe: 90°

Reitstock:

Innenkonus der Pinole: MK 3
Pinolenweg: 30 mm

Tisch:

Größte Tischschrägstellung: je 7°
Größter Kegelwinkel: 14°
Tischgeschwindigkeit, einstellbar: 0,1 – 6,0 m / min.
Kleinster Tischweg bei hydr. Bewegung etwa: 1 mm

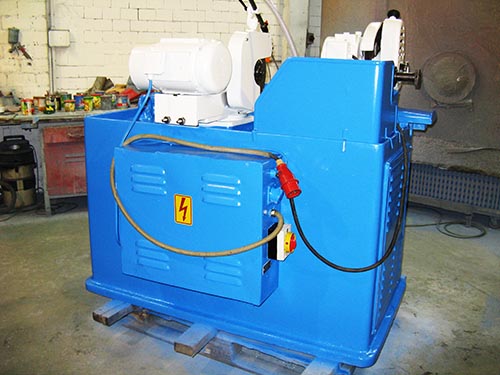

Gesamtanschlusswert: ca. 4,5 kW
Gewicht: ca. 2.000 kg
Stellfläche: B 1,50 x T 1,30 x H 1,40 m
Maschinenfarbe: blau / grauweiß



Ausstattung

  • Hand- oder Automatikbetrieb
  • Obertisch zum Kegelschleifen mit Feineinstellung
  • Automatische Zustellung arbeitet als Einstechzustellung, ohne Zustellung,
    Tischabhängige Zustellung: # RECHTS # LINKS und RECHTS # nur LINKS
  • Eilgangsgeschwindigkeit stufenlos einstellbar
  • Schlichtgeschwindigkeit stufenlos einstellbar
  • Ausfeuerzeit stufenlos einstellbar, auch ausstellbar

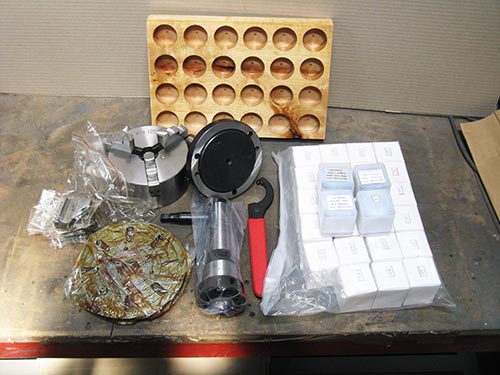

  • 3 – B. – Schleiffutter Ø 125 mm, mit Innen- und Außenspannbacken (ungebraucht)
  • Planscheibe Ø 160 mm (ungebraucht)
  • Spannzangenfutter ER 40 mit Spannzangensatz 28-tlg. Ø 4 – 30 mm (ungebraucht)
  • feste Körnerspitzen
  • Schleifscheibenflansch mit Schleifscheibe
  • Spritzbleche
  • Nassschleifeinrichtung



  • Hat das Baujahr zusätzlich den Hinweis “tüp.”, heißt das, die Maschine ist elektrisch und technisch bei uns überprüft worden.
  • Hat ein Jahr zusätzlich den Hinweis “tüb.”, dann ist die Maschine in dem Jahr teilüberholt worden. Laut Angabe des vorherigen Besitzers.
  • Ist das Baujahr mit einem * versehen, entspricht das der Kundenangabe oder ist geschätzt.

Der angegebene Preis versteht sich zzgl. 19 % MwSt., die in der Rechnung gesondert ausgewiesen werden. Käufe aus dem Ausland sind selbstverständlich netto, ohne Mwst., wenn Sie uns Ihre Ident-Nr. bekannt geben.

Preisstellung ab Werk, unverpackt, frei LKW verladen, Fracht unfrei.
Die Verpackungs- und Frachtkosten tragen Sie als Käufer. Die Maschine wird von uns kostenlos verladen, jedoch unverpackt. Verpackung erfolgt ausdrücklich nur mit schriftlichem Käuferauftrag.

Achtung, Wichtig!!!
Sollten wir den Spediteur mit dem Transport Ihres Artikels beauftragen, so geschieht dieses absolut im Auftrag des Käufers und muss auch von dem Käufer bezahlt werden. Für entstandenen Schaden während des Transportes oder beim Entladen übernehmen wir keine Haftung. Mit Ihrem Kauf haben Sie diese Bedingung anerkannt.

Angaben und technische Daten sind unverbindlich, Irrtum vorbehalten. Der Verkauf unterliegt ausschließlich unseren allgemeinen Geschäftsbedingungen, die Sie einfach hier anklicken können.
