Hydr. Universal- u. Produktions-Rundschleifmaschine
MSO FH 200/750, mit Messeinrichtung “Mahr” 0,001 mm

Fabrikat: MSO
Type: FH 200/750
Masch.-Nr.: M 24200
Baujahr: ??? / 2017 tüp.
Komm.-Nr.: 3990300/009
Lager-Nr.: 1866

Sonder-Festpreis: 8.850,- € | jetzt 5.752,50 € +++ VERKAUFT +++



Technische Daten

Spitzenhöhe: 130 mm
Schwing-Ø: 260 mm
Spitzenweite: 760 mm

Schleifscheibe

Durchmesser: 400 mm
Bohrungs-Ø: 127 mm
Größte Breite einer vollen Schleifscheibe beim Einstechschleifen: 40 mm
Größte Gesamtbreite eines Schleifscheibensatzes: 80 mm
Größte Summe der Einzelbreiten: 40 mm
Schleifscheibenumdrehung: 1.650 / 2.150 U/min = 30 m/s

Schleifkopf

Drehbarkeit des Schleifkopfes: 90°
Größter Schleifkopfhub:
295 mm
Größter Hub über Handrad:
160 mm
Zusätzlicher Hub:
95 mm
Autom. Intervallvorschub, stufenlos:
0,005 – 0,020 mm
Autom. Vorschub:
0 – 0,7 mm
Vorschub bei einer Handradumdrehung:
1,0 mm
Vorschub bei einem Handrad-Teilstrich:
0,005 mm
Eilweg des Schleifkopfes: 40 mm
Größte Zustellung auf den Durchmesser bezogen: 2 mm
Zustellbetrag mit Tippschalter auf den Durchmesser bezogen: 0,005 mm
Zustellbetrag mit Mikroanschlag auf den Durchmesser bezogen: 0,001 mm

Werkstückspindelkopf

6 Werkstückdrehzahlen, einstellbar: 40 – 305 U/min
Drehbarkeit des Werkstückspindelstockes gegen die Schleifscheibe:
90°
Spindelkonus oder Innenkegel der Werkstückspindel:
MK 4

Reitstock

Innenkonus der Pinole: MK 3
Pinolenweg: 20 mm

Tisch

Größte Tischschrägstellung: 10°
Größter Kegelwinkel: 20°
Tischgeschwindigkeit, stufenlos einstellbar: 50 – 6.000 mm/min.
Kleinster Tischweg bei hydr. Bewegung etwa: 3 mm
Tischoszillation beim Einstechschleifen: 3 – 5 mm

Gesamtanschlusswert: ca. 6 kW
Gewicht:
ca. 2.900 kg
Standfläche: B 2,20 x T 1,50 x H 1,50 m
Maschinenfarbe: blau / grauweiß



Ausstattung

  • Hand- oder Automatikbetrieb, für Einzel- oder Serienfertigung
  • Automatisches Maßschleifen, einstellbar

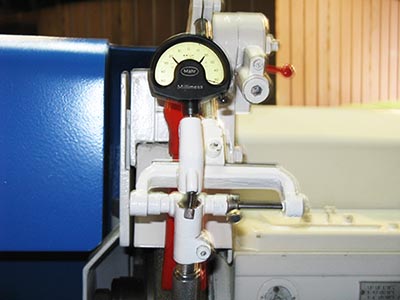

  • Precimatic-Schleifmessgerät “Mahr” 0,001 mm, Größe 0 – 40 mm, zur Ablesung während des Schleifens
  • Precimatic-Schleifmessgerät “Mahr” 0,001 mm, Größe 20 – 80 mm, zur Ablesung während des Schleifens
  • Bettführungsbahnen werden durch Rücköl selbsttätig geschmiert
  • Obertisch zum Kegelschleifen mit Feineinstellung und Messuhr
  • Automatische Zustellung arbeitet als Einstechzustellung, ohne Zustellung, tischabhängige Zustellung
    nur RECHTS / LINKS und RECHTS / nur LINKS
  • Handrad für Schleifstein-Ausgleichzustellung
  • Einhebelbedienung für Eilgang-Schruppen-Schlichten-Ausfeuern, für Längsschleifen oder Einstechschleifen
  • automatische Regelung der Zustellgeschwindigkeit
  • Eilgangsgeschwindigkeit stufenlos einstellbar
  • Schlichtgeschwindigkeit stufenlos einstellbar
  • Ausfeuerzeit stufenlos einstellbar, auch ausstellbar
  • Reitstock mechanisch über Handhebel zu betätigen, oder hydr. über Fußschalter
  • Einrichtung mit Messuhr für Tischschrägstellung 10 °
  • 2 Schleifscheiben-Umdrehungen
  • Hydr. Tischoszillation
  • Autom. Intervallvorschub
  • Dreibacken-Schleiffutter 160 Ø mm, mit Innen- und Außenspannbacken, Spindelaufnahme (ungebraucht)
  • Spindel-Reduzierhülse MK 4/3
  • Schleifsteinabzieher, verstellbar
  • 2 Stück feste Körnerspitzen, MK 3 / 4
  • Schleifscheibenflansch mit Scheibe
  • Kühlmittel-Filteranlage
  • Spritzschutzbleche
  • Betriebsanleitung für MSO-FH 200



  • Hat das Baujahr zusätzlich den Hinweis “tüp.”, heißt das, die Maschine ist elektrisch und technisch bei uns überprüft worden.
  • Hat ein Jahr zusätzlich den Hinweis “tüb.”, dann ist die Maschine in dem Jahr teilüberholt worden. Laut Angabe des vorherigen Besitzers.
  • Ist das Baujahr mit einem * versehen, entspricht das der Kundenangabe oder ist geschätzt.
