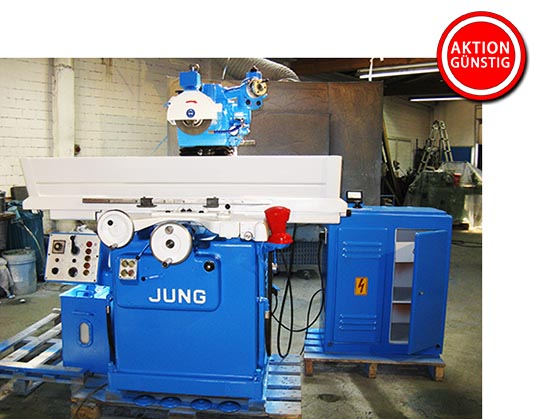

Präzisions-Profil- & Flachschleifmaschine
Jung HF 50 R,
mit aut. Tiefenzustellung

Fabrikat: Jung
Type: HF 50 R
Masch.-Nr.: 5048
Baujahr: ??? / 09.2018 tüp.
Komm.-Nr.: 3990800/009
Lager-Nr.: 1901

Sonderpreis: 7.850,- € | jetzt 6.280,- €



Technische Daten

(Laut Angaben des Herstellers)

Schleiflänge: 600 mm
Schleifbreite: 200 mm
Aufspannfläche des Tisches: 600 x 200 mm

Größtentfernung

zwischen Tischfläche und Schleifspindelmitte: 400 mm

Tischlängsvorschub

hydraulisch, stufenlos regelbar: 1 – 24 m / min.
Handrad, 1 Umdrehung bewegt den Tisch um: 110 mm

Tischquervorschub

Handrad, 1 Umdrehung bewegt den Tisch um: 4,0 mm
Handrad mit einstellbarem Skalenring und Nonius, Teilung: 0,02 mm
Fein-Querverstellung, Teilung: 0,01 mm
Einstelloptik ablesbar: 0,005 mm
automatisch, stufenlos regelbar: 0,1 – 1,8 mm

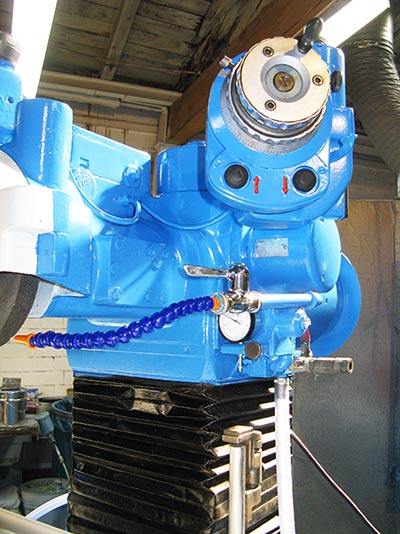

Schleifkopf-Höhenzustellung

Handrad, 1 Umdrehung bewegt den Kopf um: 0,2 mm
Handrad, Teilung: 0,002 mm
Feinstschaltung, einstellbar von: 0,001 mm – unbegrenzt
Tippschaltung, einstellbar von: 0,001 – 0,01 mm
Automatische Tiefenzustellung einstellbar: 0,001 – 0,01 mm
Schnellverstellung durch Elektromotor: Eilgang

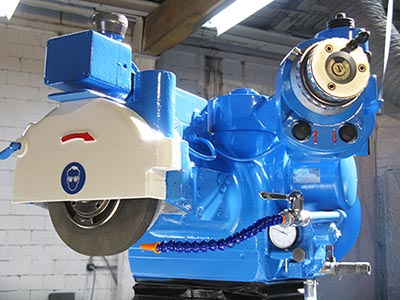

Schleifscheibe

Umdrehungen: 1.000 – 4.000 U / min., stufenlos
Schleifscheiben-Abmessungen bei Flächenschliff: 225 x 25 x 51 mm
Schleifscheiben-Abmessungen bei Profilschliff: 225 x 25 x 51 mm

Antriebsleistung: 5,5 kW
Gewicht: ca. 1.450 kg
Stellfläche der Maschine: B 1,70 x T 1,20 x H 1,70 m
Maschinenfarbe: blau / grauweiß

Ausstattung

  • Autom. Tiefenzustellung mit Messuhr 0,001 mm
  • Tippschaltung 0,001 mm für die vertikale Feinzustellung
  • Einstelloptik mit Projektion für die Feinstquerverstellung des Tisches mit Glasmaßstab
  • Stufenloser Regelantrieb der Schleifspindel
  • Eilgang für die Höhenverstellung des Schleifkopfes
  • zus. Handrad für Schleiftisch-Längsverstellung
  • Klemmvorrichtung für den Quer-Schleifschlitten, für Einstech-Schleifarbeiten

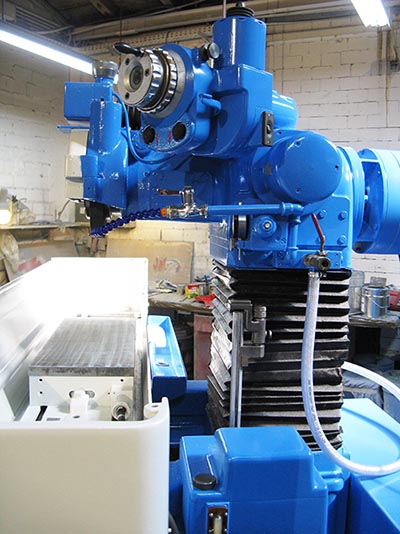

  • Elektro-Magnetspannplatte 500 x 200 mm
  • 2 Elektro-Hilfsmagnete HM 20 = 200 x 75 x 75 mm
  • Schleifscheiben-Abzieheinrichtung mit Abziehdiamant
  • Schleifscheibenflansch mit Scheibe
  • Nassschleifeinrichtung
  • zusätzl. Wasseranschluss mit Schlauch und Spritzpistole zum Reinigen der Magnetplatte
  • verstellbare Spritzbleche
  • Zentralschmierung für die Gleitbahnen
  • Betriebsanleitung für Jung HF 50 R
  • Elektro-Schaltplan für Jung HF 50 R
  • Schmierplan für Jung HF 50 R
  • 4 Maschinenfüße, höhenverstellbar



  • Hat das Baujahr zusätzlich den Hinweis “tüp.”, heißt das, die Maschine ist elektrisch und technisch bei uns überprüft worden.
  • Hat ein Jahr zusätzlich den Hinweis “tüb.”, dann ist die Maschine in dem Jahr teilüberholt worden. Laut Angabe des vorherigen Besitzers.
  • Ist das Baujahr mit einem * versehen, entspricht das der Kundenangabe oder ist geschätzt.
