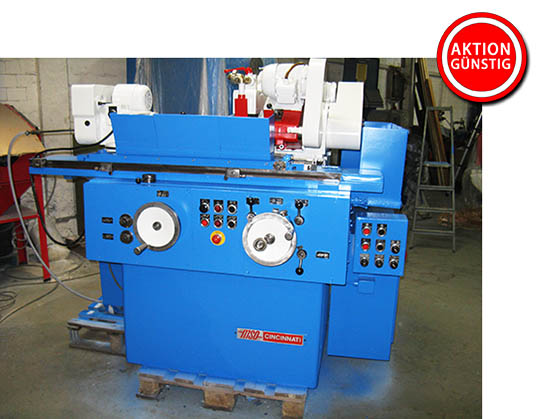

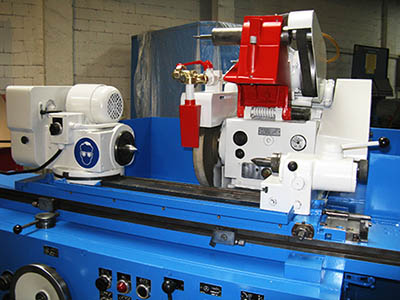

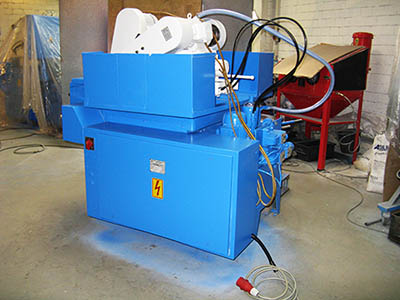

Universal-Rundschleifmaschine MSO-Cincinnati
mit Innenschleifeinrichtung

Fabrikat: MSO-Cincinnati
Type: R 57
Masch.-Nr.: M 25956
Baujahr: ???
Komm.-Nr.: 3990000/009
Lager-Nr.: 1899

Sonderpreis: 9.950,- € | jetzt 4.477,50 €



Die Maschine ist geeignet zum:

  • Aussenschleifen
  • Innenschleifen
  • Planschleifen
  • Kegelschleifen
  • Fasenschleifen
  • Schrägflächenschleifen



Technische Daten

(Laut Angaben des Herstellers)

Spitzenhöhe: 90 mm
Schwing-Ø: 180 mm
Schleiflänge: 400 mm

Schleifscheibe

Durchmesser: 350 mm
Bohrungs-Ø: 76 mm
Größte Breite einer Schleifscheibe beim Einstechschleifen: 40 mm
Größte Gesamtbreite eines Schleifscheibensatzes: 80 mm
Größte Summe der Einzelbreiten: 40 mm
Schleifscheibenumdrehung: 1.650 / 2.150 U/min = 30 m/s

Schleifkopf

Größter Schleifkopfhub: 209 mm
Größter Hub über Handrad:
67 mm
Zusätzlicher Hub:
142 mm
Autom. Intervallzustellung:
0,005 – 0,020 mm
Vorschub bei einer Handradumdrehung:
0,5 mm
Vorschub bei einem Handrad-Teilstrich:
0,005 mm
Zustellbetrag mit Tippschalter auf den Durchmesser bezogen: 0,005

Innenschleifeinrichtung

Größter Abstand von Vorderkante Werkstückspindelstock bis Schleifspindelträger: 620 mm
Bohrung zur Aufnahme der Spindel: 60 mm
Größte zu schleifende Bohrung: 125 mm / evtl. größer

Werkstückspindelkopf

6 Werkstückdrehzahlen, einstellbar: 80 – 800 U/min
Drehbarkeit des Werkstückspindelstockes gegen die Schleifscheibe:
90° / Gegenseite 45°
Spindelkonus oder Innenkegel der Werkstückspindel:
MK 3

Reitstock

Innenkonus der Pinole: MK 3
Pinolenweg: 20 mm

Tisch

Größte Tischschrägstellung: 14°
Größter Kegelwinkel: 28°
Tischgeschwindigkeit: 0,0 – 7,0 m/min
Grobverschiebung über Handrad: 1 Umdrehung 20 mm, 1 Teilstrich 0,40 mm
Feinverschiebung über Handrad: 1 Umdrehung 2,5 mm, 1 Teilstrich 0,05 mm

Gesamtanschlusswert: ca. 5 kW
Gewicht:
ca. 1.800 kg
Standfläche: B 1,70 x T 1,50 x H 1,60 m
Maschinenfarbe: blau / grauweiß / rot



Ausstattung

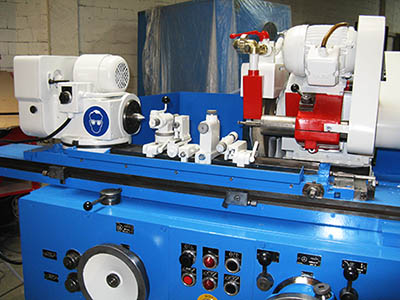

  • einschwenkbare Innenschleifeinrichtung
  • Hand- oder Automatikbetrieb
  • selbsttätige Zustellung bis auf 0-Anschlag
  • Schleifscheiben Feinzustellung
  • Automatische Zustellung arbeitet als Einstechzustellung, ohne Zustellung, tischabhängige Zustellung nur RECHTS / LINKS und RECHTS / nur LINKS
  • Obertisch zum Kegelschleifen mit Feineinstellung und Messuhrhalter
  • Bettführungsbahnen werden durch Rücköl geschmiert
  • Reitstock mechanisch über Handhebel zu betätigen
  • Einrichtung mit Messuhrhalter für Tischschrägstellung bis 14°
  • Werkstückspindelkopf drehbar bis 90°/ 45°
  • Schleifspindelkopf drehbar bis 360°
  • Schleifspindelkopf 2 Drehzahlen
  • separat stehende Kühlmittelanlage, mit Magnetabscheider, fahrbar

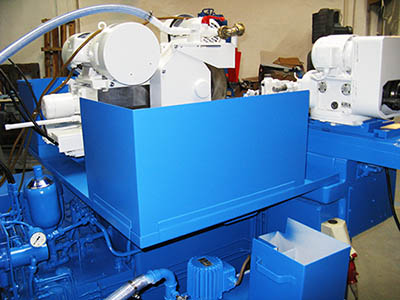

  • Spritzschutzbleche
  • Schleifscheibenflansch mit Schleifscheibe
  • Innenschleifspindel mit Kegelaufnahme und Anzugsgewinde
  • Innenkühlung durch die Arbeitsspindel zum Werkstück beim Innenschleifen

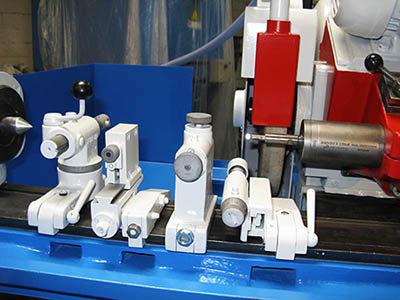

  • verstellb. Gerade- u. Radien-Abrichtvorrichtung, mit Schnellspannhebel
  • verstellbare Seiten- und Schrägabrichtvorrichtung mit Skala, für die Schleifscheibe, mit Schnellspannhebel
  • verstellbare Abrichtvorrichtung für die Innen-Schleifscheibe, seitlich umklappbar, mit Schnellspannhebel
  • offene Lünette, verstellbar
  • Dreibacken-Spannfutter 125 mm Ø, mit Innen- und Außenspannbacken, mit Flansch und Spindelaufnahme  (ungebraucht)
  • Spannzangenfutter ER40 mit Spannzangensatz 32 tlg., Ø 4-30 mm (ungebraucht)
  • Schleifdorne für die Innenschleifspindel in verschiedenen Größen
  • Mitnehmerherzen in verschiedenen Größen
  • Körnerspitzen in verschiedenen Größen
  • Spreizdorne in verschiedenen Größen



  • Ist das Baujahr mit einem * versehen, entspricht das der Kundenangabe oder ist geschätzt.
